简介

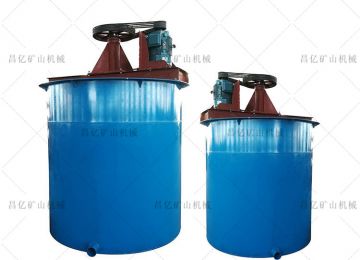

XB矿用机械搅拌槽，适用于各种矿浆的搅拌，主要用于各种金属矿我的选矿工艺流程中的浮选或重选前的矿浆搅拌，使用矿药与矿浆充分混合均匀，也可以用于其它非金属矿浆的搅拌。
工作原理
该设备主要由槽体、坚轴、循环桶传动架和电机等部分组成。由电动机通过三角皮带驱动坚轴上端皮带轮，坚轴下端幅射循环螺旋浆叶轮旋转，搅拌桶内矿浆以达均匀之目的。
XB矿用搅拌桶技术参数
|
型号 |
XB500 |
XB1000 |
XB1500 |
XB2000 |
XB2500 |
XB3000 |
|
|
有效容积 m3 |
0.124 |
0.58 |
2.2 |
5.46 |
11.2 |
19.1 |
|
|
叶轮 |
直径mm |
150 |
240 |
400 |
550 |
650 |
700 |
|
转速r/min |
1000 |
530 |
320 |
280 |
230 |
210 |
|
|
电动机 |
型号 |
Y100L-4 |
Y132S-6 |
Y132M-6 |
Y160M-6 |
Y180L-6 |
Y225S-8 |
|
功率kw |
1.5 |
3 |
5.5 |
7.5 |
15 |
18.5 |
|
|
槽体内尺寸 |
直径mm |
500 |
1000 |
1500 |
2000 |
2500 |
3000 |
|
高度mm |
750 |
1000 |
1500 |
2000 |
2500 |
3000 |
|
|
外形尺寸 |
长mm |
670 |
1130 |
1750 |
2380 |
3028 |
3610 |
|
宽mm |
351 |
1130 |
1642 |
2162 |
2640 |
3266 |
|
|
高mm |
1286 |
1491 |
2186 |
2846 |
3543 |
4326 |
|
|
重量 |
t |
0.375 |
0.685 |
1.2 |
1.65 |
3.462 |
4.292 |
