槽式洗矿机

相关视频

槽式洗矿机简介

槽式洗矿机是黑色和有色冶金矿山、钢铁、冶金、化工、建材用来洗净矿石的大型设备。

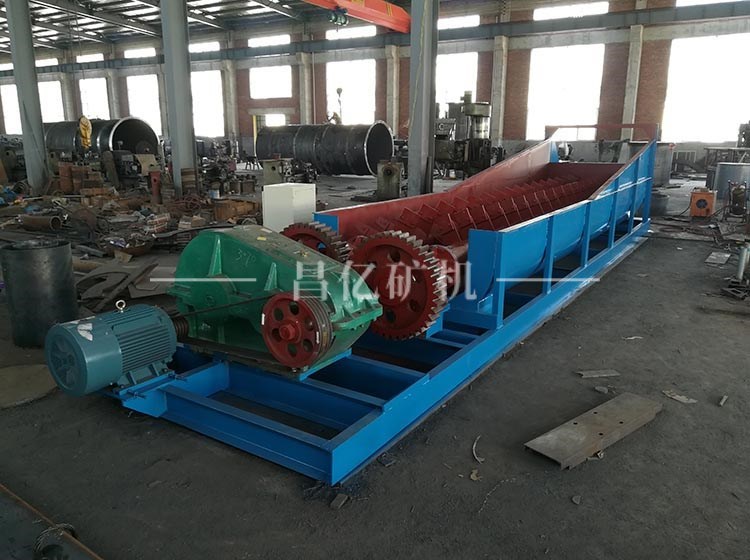

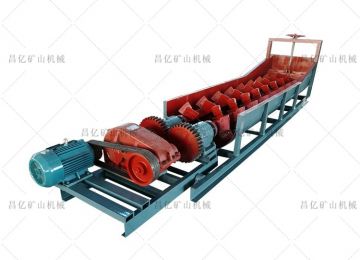

槽式洗矿机结构

槽式洗矿机主要由传动装置，螺旋，槽体，下部支撑，溢流槽等组成。

传动装置：为螺旋工作的动力，由电机经三角皮带，减速机，齿轮带动螺旋转动。

螺旋：机子的主要工作部件，起着对矿物的搅拌作用，主轴为槽钢焊接的方轴，上端装在传动装置的机架上，下端装在下部支座上，螺旋叶片由弹簧钢板焊接而成。

槽体：为机子的机体，由各种型钢，钢板焊接而成。

下部支承：其作用是支承螺旋轴。

溢流槽：排出泥水及杂物。

槽式洗矿机特点和原理

传动方式设计简单，合理，设备运行平稳。设备左右螺旋轴完成矿石擦洗和提升，螺旋轴下端采用耐磨材料。

本机呈倾斜安装，矿物与水由进料口（进料口的位置由用户自定）进入槽体，通过螺旋轴叶轮的搅动，达到矿石的清洗作用。清洗后泥浆及杂物通过溢流槽流出（溢流口位置用户自定），矿石沉入槽底，由出料口（出料口位置用户自定）出。

槽式洗矿机技术参数
